第一節(jié) 產(chǎn)品技術(shù)發(fā)展現(xiàn)狀
稀土熒光粉已成為熒光材料的主體，在現(xiàn)代照明工業(yè)中發(fā)揮著重要作用。自稀土熒光粉出現(xiàn)以來，其制備技術(shù)不斷地改進、更新，而制備出超細且發(fā)光性能良好的粉體是今后的目標。
第二節(jié) 產(chǎn)品工藝特點或流程
一、稀土熒光粉合成工藝
下面簡要介紹一下幾種合成稀土熒光粉方法的工藝流程。
1、高溫固相反應法工藝流程
該方法以稀土氯化物、苯甲酸、六亞甲基四胺為原料，采用固相反應法合成苯甲酸銪與苯甲酸鋱配合物。具體做法是：按物質(zhì)的量比1：3：3稱取氯化銪、苯甲酸及六亞甲基四胺固體，在瑪瑙研缽中混合均勻，室溫下砑磨，得到均勻白色固體。將固體置于遠紅外烘箱中，于100℃下干燥，得到苯甲酸銪粉末，粉末密封保存。按同樣比例，重復上述步驟合成苯甲酸鋱粉末。熱重-差熱 分析 (TG-DTA)數(shù)據(jù)顯示，六亞甲基四胺鹽在200℃左右發(fā)生熱分解；紅外光譜(n-IR) 分析 、光致發(fā)光(PL)測試結(jié)果表明，加入六亞甲基四胺后，苯甲酸轉(zhuǎn)化成羧酸鹽，與稀土離子形成穩(wěn)定的配合物，合成的配合物具有理想的光致熒光性能。
2、溶膠-凝膠法工藝過程
溶膠-凝膠法是一種新興的濕化學合成方法，利用這種方法制備稀土發(fā)光材料在近十幾年內(nèi)取得了巨大進展。
本工藝采用溶膠-凝膠法合成了Y3A15O12：Yb綠色熒光粉。具體過程是：將Y2O3和Tb4O7分別溶于硝酸，并將Al(NO3)3·9H2O溶于蒸餾水中，然后將各自的硝酸鹽溶液按化學計量比混合，再將以上混合液加入到檸檬酸中，且滿足金屬離子總物質(zhì)的量和檸檬酸物質(zhì)的量比為1：2。將上述混合液在75℃水浴中加熱12h，變成一種黃色溶膠，再將這種溶膠在120℃干燥12h變成一種淺黃色凝膠粉末。凝膠粉末在600℃下預燒，預燒后的粉末先經(jīng)球磨，再以每2h升溫150、的升溫速度在750-1050℃燒成。
3、噴霧熱解法
噴霧熱解法制備過程如下：先以水、乙醇或其他溶劑將反應原料配成溶液，再通過噴霧裝置將反應液霧化并導入反應器中，在那里將前驅(qū)體溶液的霧滴干燥，反應物發(fā)生熱分解或燃燒等化學反應，從而得到與初始反應物完全不同的具有全新化學組成的超細微粒產(chǎn)物。噴霧熱解過程一般分為兩個階段：第一個階段是溶劑從液滴表面蒸發(fā)，類似于直接加熱蒸發(fā)。隨著溶劑的蒸發(fā)，溶質(zhì)出現(xiàn)過飽和狀態(tài)，從而在液滴內(nèi)部析出細微的固相，再逐漸擴展到液滴的四周，最后覆蓋液滴的整個表面，形成一層固相殼層；液滴干燥的第二個階段比較復雜，包括形成氣孔、斷裂、膨脹、皺縮和晶粒“發(fā)毛”生長。
二、燈用稀土熒光粉工藝

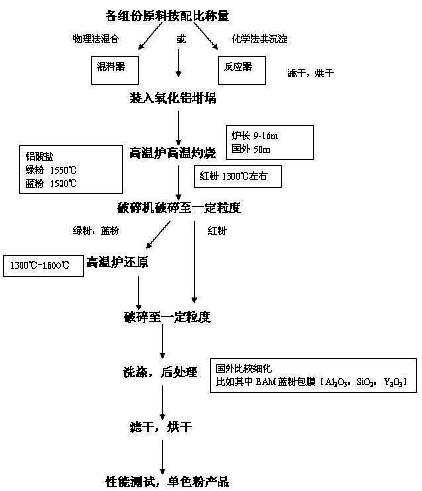

稀土三基色熒光粉工藝流程圖
第三節(jié) 國內(nèi)外技術(shù)未來發(fā)展趨勢 分析
盡管合成熒光粉的方法多種多樣，但各種方法又各有自己的特點，合成材料時應根據(jù)實際情況選擇合適的方法。許多學者采用多種物理方法、化學方法制備出了具有不同尺寸、不同結(jié)構(gòu)和不同組成的納米級熒光粉，并系統(tǒng)地 研究 了他們的發(fā)光性能。但是對于納米級熒光粉的發(fā)光性質(zhì)發(fā)生變化的機理還不是很清楚，沒有一個確定的結(jié)論，仍需進一步地深入 研究 。
另外，如何在低溫下合成顆粒小、結(jié)晶好、分散均勻并且發(fā)光性能好的熒光粉仍是材料 研究 者未來的努力方向。
隨著技術(shù)的不斷深化和進步，稀土熒光粉的技術(shù)發(fā)展趨勢是開發(fā)納米晶體熒光粉、表面包覆熒光粉技術(shù)，在涂布工藝方面發(fā)展熒光粉均勻的熒光板技術(shù)，將熒光粉與封裝材料混合技術(shù)。
免責申明：本文僅為中經(jīng)縱橫 市場 研究 觀點，不代表其他任何投資依據(jù)或執(zhí)行標準等相關(guān)行為。如有其他問題，敬請來電垂詢：4008099707。特此說明。
