第一節 產品生產技術發展現狀
目前振動馬達 研究 的重點是手機市場，手機市場推動著微型振動馬達設計與制造技術方面的創新。較小的手機要求馬達占用較少的PCB面積，并需要馬達采用較薄的設計。手機中還采用了進行來電顯示振鈴及游戲應用的馬達。振動馬達多數分為直流有刷或無刷電機，
直流電動機以其優良的轉矩特性在運動控制領域得到了廣泛的應用，但普通的直流電動機由于需要機械換相和電刷，可靠性差，需要經常維護；換相時產生電磁干擾，噪聲大，影響了直流電動機在控制系統中的進一步應用。為了克服機械換相帶來的缺點，以電子換相取代機械換相的無刷電機應運而生。1955年美國D．Harrison等人首次申請了用晶體管換相電路代替機械電刷的專利，標志著現代無刷電動機的誕生。而電子換相的無刷直流電動機真正進入實用階段，是在1978年的MAC經典無刷直流電動機及其驅動器的推出。之后，國際上對無刷直流電動機進行了深入的 研究 ，先后研制成方波無刷電機和正弦波直流無刷電機。20多年以來，隨著永磁新材料、微電子技術、自動控制技術以及電力電子技術特別是大功率開關器件的發展，無刷電動機得到了長足的發展。無刷直流電動機已經不是專指具有電子換相的直流電機，而是泛指具有有刷直流電動機外部特性的電子換相電機。
無刷直流電動機不僅保持了傳統直流電動機良好的動、靜態調速特性，且結構簡單、運行可*、易于控制。其應用從最初的軍事工業，向航空航天、醫療、信息、家電以及工業自動化領域迅速發展。
在結構上，與有刷直流電動機不同，無刷直流電動機的定子繞組作為電樞，勵磁繞組由永磁材料所取代。按照流入電樞繞組的電流波形的不同，直流無刷電動機可分為方波直流電動機（BLDCM）和正弦波直流電動機（PMSM），BLDCM用電子換相取代了原直流電動機的機械換相，由永磁材料做轉子，省去了電刷；而PMSM則是用永磁材料取代同步電動機轉子中的勵磁繞組，省去了勵磁繞組、滑環和電刷。在相同的條件下，驅動電路要獲得方波比較容易，且控制簡單，因而B(niǎo)LDCM的應用較PMSM要廣泛的多。
直流無刷電動機一般由電子換相電路、轉子位置檢測電路和電動機本體三部分組成，電子換相電路一般由控制部分和驅動部分組成，而對轉子位置的檢測一般用位置傳感器來完成。工作時，控制器根據位置傳感器測得的電機轉子位置有序的觸發驅動電路中的各個功率管，進行有序換流，以驅動直流電動機。本文從無刷電動機的三個部分對其發展進行 分析 。
第二節 產品生產工藝特點或流程
1、扁平型微特電機的工藝流程

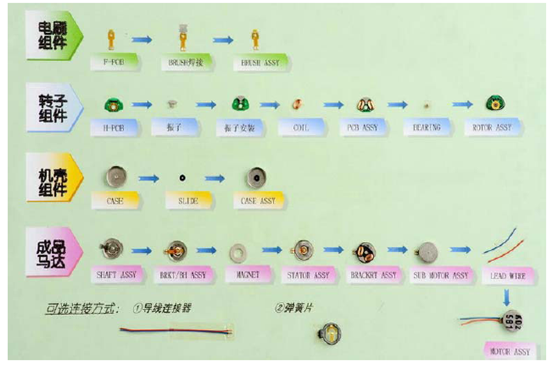

扁平型微特電機的工藝流程圖
2、圓柱型微特電機的工藝流程

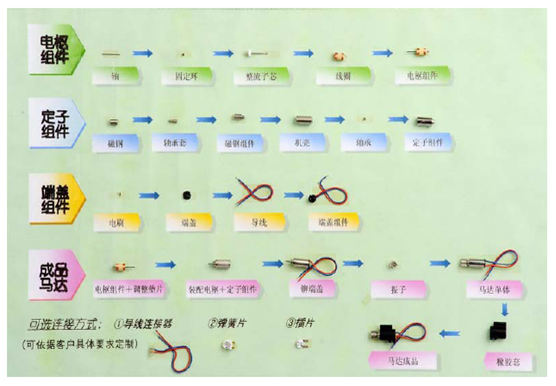

圓柱型微特電機的工藝流程圖
第三節 國內外生產技術發展趨勢 分析
從技術動向來看，手機馬達朝兩個方向發展，一是追求輕量化，二是追求多功能。振動馬達的發展是同移動終端的發展動向緊密相關的，作為一種無聲振鈴報信手段，隨著該類通信手段的普及需求，今后的需要量將越來越大。從成本、功能等方面來看，手機馬達可分為圓筒式和硬幣式兩大類。
1、圓筒式振動馬達技術趨勢
目前圓筒式振動馬達的市場份額占全部振動馬達的大多數，這種振動馬達最大的特點是采用直流有刷電機方式，無需驅動電路，這對于節省空間來講是有利的。最近為了適應彩色液晶大畫面、薄型化等的需要在裝配方面作了改進，同基板的連接不再用焊接方式而多用壓接方式。為了適應薄型化的需要，圓筒式振動馬達的改進和發展主要表現在以下幾個方面：
（1）小型輕量化，隨著手機發展日益小型化，對其配套的元器件產品的小型化也相應提出了更高的要求；
（2）振動性能更佳；
（3）低耗能，由于移動電話的功能越來越多，如采用大畫面、彩色液晶、增添游戲等，使得移動電話連續使用的時間越來越短，因此對于減少手機各種配件的耗能，顯得尤為重要；
（4）耐沖擊，從結構上考慮，圓筒式振動馬達由于其偏心重錘裝在軸端，這對于軸承耐跌落沖擊形成考驗，因此必須在軸承設計時考慮到這一點；
（5）高生產率。
2、硬幣式振動馬達技術趨勢
硬幣式振動馬達的改進和發展主要表現在以下幾個方面：
（1）超薄型、小型輕量化；
（2）轉速控制和多種振動模式，硬幣式振動馬達增加了正轉/反轉、速度可變等功能，由于采用了電壓控制，轉速變化有大幅改善，振動質量也有顯著提高。
（3）長壽命，隨著移動電話的發展日益多功能化，其使用頻度將隨之增加，這對振動電機的壽命提出了更高的要求。
（4）耐沖擊，由于終端設備的框體朝輕量化、薄型化發展，機體受沖擊時對內部材料相對容易造成變形，因此對振動馬達的耐沖擊性能有著更高的要求；
（5）適應自動插件裝配，由于要適應自動焊接機焊接，對馬達各部件材料性能提出了更高的要求。
