第一節 上游 行業 發展狀況 分析

1、軟磁鐵氧體材料

LC濾波器以鐵氧體磁心為主體制成，軟磁鐵氧體是品種最多、應用最廣、用量最大的一種磁性材料，是電子信息和家電工業等的重要基礎功能材料。當今世界軟磁鐵氧體的生產有兩個特點：一是亞洲更加突出其中心和大本營地位；二是生產重心已完成由發達國家向發展中國家的戰略轉移。我國作為最大的發展中國家，呈現出了飛速發展的趨勢。究其原因，筆者 分析 ，主要是因為我國具有廉價的勞動力、豐富的原材料資源和能源，還有大量的電子變壓器和電感器廠家以及全球最大的彩色電視機、顯示器、電腦及外設制造業。

進入07年，磁性材料 行業 迎來了又一個高速發展的機遇期。據有關統計，07年比06年需求將增長15%-20%。06年，以微碩、海特公司為代表的風華磁材始終保持高速增長的發展態勢，訂單持續走旺且遠遠大于生產產能。微碩、海特公司06年全年銷售增長達40%，利潤增長達150%。

近幾年來，軟磁鐵氧體材料的產量逐年高速遞增，應用領域范圍也不斷擴大。電腦、移動通信、光纖通信、EMC、DVD、數字電視以及新型照明燈具等發展很快，都為軟磁鐵氧體的應用開辟了更大的市場。由于軟磁鐵氧體運用范圍越來越廣泛，它不僅應用于家電領域、信息化領域、汽車領域和其他配套領域，更主要的是軟磁鐵氧體作為各種電子器件生產的主要材料為其帶來了源源不斷的需求。隨著手機多媒體化、電腦筆記本化、電視平板化、汽車智能化、照明節能化等產品技術發展，世界軟磁鐵氧體國際國內市場需求都將繼續保持高速增長。

2、陶瓷材料

微波介質陶瓷是近20多年來發展起來的一種新型功能陶瓷材料，是制造微波介質濾波器和諧振器的關鍵材料，近年來對它的 研究 十分活躍。微波介質陶瓷具有高介電常數、低微波損耗、頻率溫度系數小等優良性能，適合制作各種微波器件和移動電話等設備中的穩頻振蕩器濾波器和鑒頻器，能滿足微波電路小型化、集成化、高可靠性和低成本的要求。隨著移動通信事業的發展，微波介質陶瓷的 研究 日益受到人們的重視。

第二節 下游產業發展情況 分析

LC濾波器產品廣泛應用于計算機、移動通訊、視聽廣播等現代多媒體化、數字化信息技術等領域。

我國電子產品制造業從2004年到2006年發展速度很快，工業總產值逐年遞增，2005年和2006年兩年的同比增長都在20%以上。雖然2007年1～11月的增長率有所減緩，但整個電子及通訊產品制造業的年工業總產值到2007年11月已經達到了35361億元。表明該 行業 已經由快速發展時期逐步進入到健康穩定的發展時期。，同時這也與需求量增速下降相匹配，供需基本平衡。

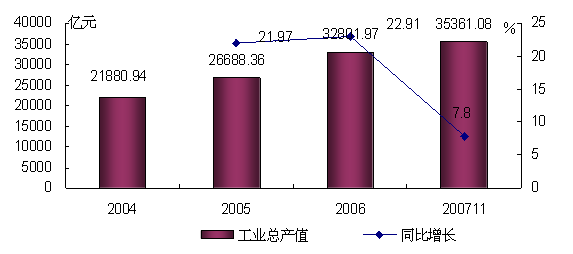

  2004-2007年11月電子產品制造業工業總產值及增速變化

由下面電子及通訊產品制造業的資產和收入增速變化可以看出，2004年到2006年，隨著 行業 收入增速下降， 行業 資產增速也在下降，而且收入增速一直高于資產增速，表明 行業 發展一直比較健康， 行業 規模并沒有盲目擴大，而是根據市場需求的變化而調整。2007年，我國經濟運行良好，GDP保持高速增長，人民收入也在快速增長，這必然會刺激新的需求的增加，因此 行業 資產增速終于再次加快，已經接近收入增速，預計這一輪 行業 投資規模的快速增加，將會帶動 行業 收入的再次加速增長。

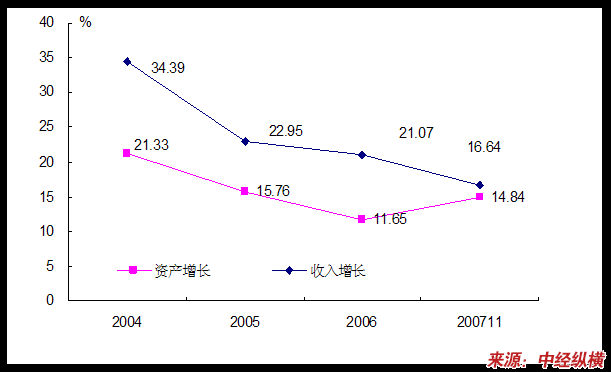

2004-2007年11月電子產品制造業資產和收入增速變化

2007年我國電子信息產品進口額為3451.8億美元，同比增長20%，占全國外貿進口額的36.1%，對全國外貿進口增長的貢獻率達35%，拉動全國進口增長20.8個百分點中的7.3個百分點。不過增速有所減緩，增速比2006年同期低10.5個百分點，低于全國外貿進口增速0.8個百分點。

2007年我國電子信息產品出口增速比去年同期低9.5個百分點，高于全國外貿出口增速0.6個百分點，占全國外貿出口額的37.7%，對全國外貿出口增長的貢獻率達38.4%，拉動全國出口增長25.7個百分點中的 9.9個百分點。

這主要是受產品結構調整、市場競爭加劇的影響，電子產品制造業在2007年出現增長放緩、效益下滑的情況。主要原因有：企業對市場變化的應對能力不足，產品更新速度較慢，影響了企業的產銷量；隨著國家對投資調控不斷增強，各地招商引資步伐相對放緩， 行業 固定資產投資增幅放緩；人民幣升值及原材料、能源、勞動力價格繼續上揚，企業生產成本明顯提升；產品價格持續下滑，導致企業增產不增收，比如計算機 行業 ，隨著芯片升級換代，整機產品價格跌幅繼續加快，導致計算機 行業 收入大幅度下降。

從各子 行業 工業產值所占的比重看，電子計算機制造業的比重最高，達到38%，表明計算機仍然是我國最主要的電子消費品。其次是通信設備制造業和電子元件制造業分別占20%和19%，電子器件制造業占13%，家用視聽設備制造業占9%，而廣播電視設備制造業僅占1%。

2007年1～11月我國電子及通訊產品制造業工業產值約為35361億元，比2006年增長7.8%。其中，電子元件制造、電子器件制造和廣播電視設備制造的增長率都超過了10%，分別為15.1%，13.09%和11.8%，其中電子元件制造是增長速度最快的子 行業 。電子計算機制造的增長率為9.97%，也超過了整個 行業 的平均增長率。而通信設備制造和家用視聽設備制造在2007年1～11月的工業產值都是負增長，說明我國這兩個子 行業 的發展減緩，供給量下降。

從銷售收入看，2007年1～11月，電子及通訊產品制造業的銷售收入同比2006年增長6.89%，略低于其工業總產值增長率，表明 行業 供給略有過剩。

其中電子元件制造、電子器件制造和廣播電視設備制造的銷售收入增長率都超過了10%，電子計算機制造的銷售收入增長率也達到了8.71%，而通訊設備制造業收入負增長，不過數值上這幾個子 行業 的收入增速均略低于產值增速，表明這幾個子 行業 存在一定量的過剩供給。而家用視聽設備收入略有增加，表明該子 行業 的供給略有不足，準確地說應該是該 行業 的高端產品供給不足。

2006年，中國程控交換機銷售預計達到6387萬線，移動通信基站設備達960萬信道。移動交換機小型化和無人管理化需要寬的溫度范圍、低功率損耗和高導磁率鐵氧體軟磁芯，對產品的性能要求高。

固定電話機向無繩和可視化發展。目前，我國是電話機生產大國，2005年產量達到2億部以上，出口1.98萬部（其中無繩電話9622.37萬部，約占50%），到2010年中國電話產量達到3億部。數字無繩電話目前在西方發達國家正在成為主流，占有50%的擁有量。

2007年全球共銷售了大約11.5億部手機，手機市場主要靠非洲和亞洲手機銷量上升拉動，歐洲的手機銷量保持穩定。2007年中國的手機年銷售量達到1.9億部，手機的普及率是39%，擁有5.25億用戶。

 2003-2007年我國手機用戶數量（億）

我國目前已經成為全球重要的計算機生產和出口基地，尤其是筆記本電腦進入快速增長期。2005年中國微機的產量為8084萬臺，其中筆記本電腦為5800萬臺，出口4135臺。 全球PC2005年出貨量為2.03億臺，較2004年增長10.5%。2006年出貨量為2.35億臺，較2005年增長15.8%，2007、2008年的增長預期分別為7%和8%。

彩電在我國消費類電子產品中一直占主導地位，全球產量在1.7億臺左右，到2010年將達到2億臺；中國產量在8083萬臺，到2010年將超過1億臺。今后發展熱點是高清晰度、大屏幕和向數字化過渡，平板電視將占60%左右。

在顯示器市場，液晶顯示器市場呈現出強勁的增長勢頭，市場銷量創歷史新高，占據了顯示器市場的主導地位。液晶顯示器是典型的數字電子消費品，提供的一些重要磁性電子元件，以使平面顯示器更薄，質量更高，電磁噪音更低。

第三節 產品技術發展現狀

當前世界濾波器，產品技術領先的是美國，其次是日本和德國等歐盟國家。

隨著經濟、技術的迅速發展，我國濾波器取得一定成績。但是產品的技術性能和儀器功能、自動化水平、在品種數量，都落后于發達國家。

我國有些LC濾波器高質量產品還不多見，主要還依靠進口，不少老產品的技術更新進程比較緩慢。

為適應現代高科技 研究 和產業的迅猛發展，濾波器的發展將向小型片式化傾斜，并向綜合、聯用、信息網絡化發展，同時更趨向微型化和智能化的技術發展是必然的。

第四節 產品工藝特點或流程

濾波器是一種用來消除干擾雜訊的器件，將輸入或輸出經過過濾而得到純凈的交流電。您可以通過基本的濾波器積木塊——二階通用濾波器傳遞函數，推導出最通用的濾波器類型：低通、帶通、高通、陷波和橢圓型濾波器。

LC濾波器也是無源濾波器，是抑制濾波的一種傳統、常用的方法。是由濾波電容器、電抗器和電阻器適當組合而成的濾波裝置，與諧波源并聯使用。這種方法即可補償諧波，又可補償無功功率，而且結構簡單，一直被廣泛使用。這種方法的主要缺點是補償特性受電網阻抗和運行狀態影響，易和系統發生并聯諧振，導致諧波放大，使LC濾波器過載甚至燒毀。

片式多層濾波器是新近開發的一種新型復合組件，它是利用低溫共燒陶瓷技術（LTCC）將若干個電感器、電容器以及電阻器集成到一個陶瓷（或鐵氧體）基體上而制成。其中片式多層LC型濾波器是國內外正在大力發展的一個品種。片式多層LC濾波器具有體積小、獨石結構、磁屏蔽、工作頻率范圍寬、衰減特性好等特點。其中心頻率、帶寬、振幅、延遲等特性可根據具體的電路要求而靈活設計，可廣泛應用于無線電接收和發射設備的中頻濾波，如射頻移動電話、無繩電話、對講機、數字高清晰電視接收機及藍牙技術等。

由于LC濾波器的調試復雜，選擇性和穩定性又較差，因此現已逐漸被SAW濾波器所取代。

SAW濾波器的主要特點是：設計靈活性大、模擬/數字兼容、群延遲時間偏差和頻率選擇特性優良（可選頻率范圍10MHz～3GHz）、輸入輸出阻抗誤差小、傳輸損耗小、抗電磁干擾（EMI）性能好、可靠性高、制作的器件體小量輕（其體積、重量分別是陶瓷介質濾波器的1/40和1/30左右），而且還能實現多種復雜的功能。SAW濾波器的特征和優點，正適應了現代通信系統設備以及便攜式電話輕薄短小化和高頻化、數字化、高性能、高可靠性等方面的要求。其不足之處是：所需基片材料價格昂貴，另外對基片的 定向、切割、研磨、拋光和制造工藝要求高。受到基片結晶工藝苛刻和制造精度要求嚴的影響，SAW濾波器在抑制電子信息設備高次諧波、鏡像信息、發射漏泄信號以及各類寄生雜波干擾等方面起到了良好的作用，可以實現所需任意精度的幅頻特性和相頻特性的濾波，這是其它的濾波器所難以完成的。近年來國外已將SAW濾波器片式化，重量約0.2g；另外由于采用了新的晶體材料和最新的精細加工技術，使得SAW器件的使用上限頻率提高到2.5～3GHz，從而更加促進SAW濾波器在抗EMI領域獲得廣泛的應用。

第五節 國內外技術未來發展趨勢 分析

由于LC濾波器的調試復雜，選擇性和穩定性又較差，因此現已逐漸被SAW濾波器所取代。異種材料疊層低溫共燒兼容技術和EMI多層片式LC濾波器結構設計技術已在國內開始應用。

未來片式小型化、輕量化、薄型化、多功能化、高可靠性和低成本的濾波器是國內外未來發展的趨勢。

1）小型化

未來可攜式電子產品功能更加復雜化而體積要求卻越來越小，與之相應，電感器技術的發展趨勢必將朝向小型化與片式化方向發展，可以預測未來片式電感器的體積將越來越小。

2）高頻化

為了提高通訊品質、傳輸距離及傳輸容量，目前通訊產品的傳輸頻率正在向高頻化發展。在電子及通訊產品朝向高頻化發展的趨勢推動下，濾波器本身的應用頻率也必須隨之提高，而傳統利用磁性材料所制成的電感器，受限于本身材料特性的影響，無法大幅度提高使用頻率，因此，陶瓷材料便應運而生，目前幾乎所有的高頻電感均使用陶瓷材料制成，全球主要供應商也在積極尋求更佳介電材料以提高電感器的應用頻率。

3）復合化

目前濾波器在復合化方面，主要是利用 LTCC 技術將電感器與其他主、被動元器件復合。在產品發展趨勢上，復合電感器與電容器所制成的濾波器、耦合器、平衡非平衡轉換器、雙工器等產品技術已趨于成熟。在復合電感器與其他主、被動元件所制成的模組產品方面，目前全球主要廠商已開發出包括 RF 射頻模組、VCO模組、藍牙模組等產品。
