第一節 產品技術發展現狀

大慶油田化工集團輕烴分餾分公司20萬噸/年輕烴分餾裝置采用精餾塔系多變量預測控制技術之后，工藝變量波動幅度減少45%，產品質量和收率顯著提高，蒸汽用量減少7%以上。這項先進控制技術為企業創效數百萬元，突出的節能挖潛提質效果使該技術成果獲得了中國石油和化工自動化應用協會科技進步一等獎。

先進控制技術（APC）是流程工業企業綜合自動化系統的核心技術之一，通常是在常規控制的基礎上，采用多變量預測控制、智能軟測量和工藝計算等策略，實現裝置的安全平穩運行、提質增產和節能減排。據悉，由于這套先進控制技術日趨成熟和工業化應用成功，該公司下一步將在5萬噸/年混合戊烷精細分離裝置上也采用該技術，從而提升企業的整體競爭力。

大慶油田化工集團的這套輕烴分餾裝置是由工業精餾塔系組成的物理分離裝置，雖然早已采用了DCS（集散控制系統）系統，但在DCS中生產過程控制仍以單變量、單回路控制為主，僅起到了替代常規自動化儀表的作用。為進一步提高裝置的控制和操作水平，輕烴分餾分公司大膽采用了由其與浙江中控軟件技術有限公司共同研發的先進控制技術——多變量預測控制技術。

該技術針對輕烴分餾裝置的工藝特點和過程控制現狀，將整個裝置視為一個整體，采用浙江中控具有自主知識產權的高級多變量魯棒預測控制軟件APC-Adcon，建立了輕烴分餾裝置精餾塔系的多變量預測控制器，將多變量預測控制、工藝計算和流程模擬優化等技術與現場操作人員的經驗和需求有機結合。該控制技術結合DCS的特點，設計了可靠的安全機制，采用了與單個精餾塔相對應的子控制器實現模式，解決了不同工況的控制問題。

該技術在輕烴分餾裝置投用以來，不僅實現了裝置平穩控制和操作優化，還減少了液化氣排放損失和污染。此外，裝置還可根據市場要求，最大限度地提高高附加值產品的質量和收率

第二節 產品工藝特點或流程

一些海上采油平臺和分散的天然氣資源由于受空間、氣量較小等因素的限制，采用常規的淺冷或者深冷回收輕烴工藝時，經濟性較差。大多采用簡單的水冷或者空冷的辦法來回收其中的輕烴。但冷凝的平衡溫度較高，一般在25～40℃，冷凝后天然氣的氣相中仍然含有10～20％的輕烴組分，造成了輕烴的大量損失。例如一個每天處理5萬立方米天然氣規模的采油平臺，每年損失的輕烴達到3000到6000噸。采用氣體分離膜技術可以回收其中50～80%的輕烴，經濟效益非常顯著。同時脫除70%以上的水份。

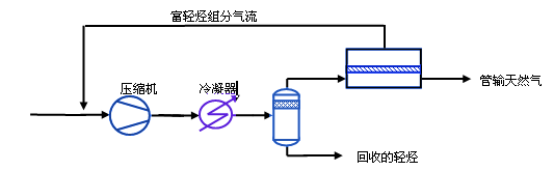

膜法的處理過程圖

第三節 國內外技術未來發展趨勢 分析

在天然氣中輕烴回收的過程中，UVI公司獨特的渦流冷卻技術比利用朱勒—湯母遜效應（JT）工藝提供更高的回收率。渦流管冷卻技術可使用JT效應輕烴回收廠相同的的設備和布局，不同的是用UVI公司設計的渦流管（VT）取代了JT閥。

1、渦流管工作原理如下：

燃氣在渦流管（VT）的入口噴嘴處膨脹，燃氣溫度因朱勒—湯母遜效應降低。

在渦流管（VT）內膨脹的燃氣氣流因渦流效應產生溫度分層，結果就產生了渦流“冷”氣流和渦流“熱”氣流去除熱氣流中的熱能原始的冷氣流和被冷卻的熱氣流重組形成單一的超冷氣流濃縮的液化天然氣（NGL）的分離

盡管渦流現象已經被人們認識幾十年了，但只有UVI公司設計并制造了適合天然氣 行業 應用的渦流設備。UVI公司獨特的渦流管可以在潮濕的、甚至入口氣流為兩相流的條件下運行，并可產生溫差高達200oF的冷和熱氣流，這樣就提高了熱氣流中“熱”的去除效率。在渦流管中，朱勒—湯母遜效應與渦流冷卻效應相疊加，這樣，在相同的條件下，使用渦流效應得到的天然氣溫度總是低于使用JTV（朱勒—湯母遜效應閥門）所得到的天然氣溫度，因此我們就可以以更低的溫度回收天然氣中輕烴。換句話說，回收相同數量的天然氣中輕烴，使用渦流管可減少膨脹率，也就減少了壓縮成本。

在烴類化合物回收過程中，渦流效應的優越性取決于輸入天然氣組分和天然氣的入口、出口壓力。例如，據HYSIM?仿真計算的結果，回收相對較重的天然氣（甲烷-69Mole%），以990-psia(68Bar)的入口壓力和420-psia(29Bar)的出口壓力流經渦流管，乙烷的濃縮率增加了15%，丙烷的回收率提高了5-10%。

2、渦流設備的主要優點是:

1）與JT工藝相比使用渦流管可大大提高輕烴回收率

2）投入和運行成本低

3）無活動部件，設計結構緊湊

4）易于安裝或對現存的JT站進行技術改造

5）可用于天然氣收集系統的露點控制

6）比朱勒—湯母遜閥（JTV）技術需要更少的壓縮成本。

7）可用于壓縮機燃氣調節器等小型方面的應用，等等。
