第一節 產品定義及應用特點
一、產品定義
醫用制氧機以變壓吸附(PSA)技術為基礎，從空氣中提取氧氣的新型設備，其利用分子篩物理吸附和解吸技術在制氧機內裝填分子篩，在加壓時可將空氣中氮?dú)馕剑Ｓ嗟奈幢晃盏难鯕獗皇占饋?lái)，經過凈化處理后即成為高純度的氧氣。分子篩在減壓時將所吸附的氮?dú)馀欧呕丨h(huán)境空氣中，在下一次加壓時又可以吸附氮?dú)獠⒅迫⊙鯕?，整個過程為周期性地動態循環過程。具體工作過程為壓縮空氣經空氣純化干燥機凈化后，通過切換閥進入吸附塔。在吸附塔內，氮?dú)獗环肿雍Y吸附，氧氣在吸附塔頂部被聚積后進入氧氣儲罐，再經除異味、除塵過濾器和除菌過濾器過濾即獲得合格的醫用氧氣。整個制氧過程為物理吸附過程，無化學反應。原料為空氣，對環境無污染。
二、應用特點
制氧機適用于醫療機構和家庭進行氧療與保健，主要用途有以下幾個方面：
1、醫療功能：通過給患者、供氧，可配合治療心腦血管、呼吸系統、。慢性阻塞性肺炎等疾病，以及煤氣中毒及其它嚴重缺氧病癥。
2、保健功能：通過給氧改善身體供氧狀況，達到補氧保健的目的。適用于中老年人，體質較差者，孕期婦女，高考學生等存在不同程度缺氧的人群，也可在重體力或腦力消耗后，用于消除疲勞，恢復身體機能。
3、制氧機適用于城市、鄉村、邊遠地區、山區、高原等中小型醫院、診所、衛生站等。同時也適用于療養院、家庭氧療、體育訓練中心、高原兵站及其他用氧場所。
第二節 醫用制氧機 行業 發展歷程
從上世紀80年代開始，世界發達國家開始利用變壓吸附（PSA）技術，生產醫用氧氣。90年代初產品意義上的醫用制氧機開始出現，在美國日本等國家利用PSA方法研制的醫用制氧機開始問世，走入市場。目前，采用PSA技術生產的國產醫用制氧機也走上市場，比如山東柯華健康科技公司出口的柯華制氧機系列產品，包括家用型、醫院用型、車載型等，而家用機還有經濟型、標準型、自動型、分體型等等，可供使用者根據自身情況選擇。
20世紀90年代，國內廠家無法掌握家用制氧器技術，特別是固體制氧劑化學合成技術，而從美國、日本進口一個家用制氧器費用最低在2000美元左右，這成為家庭氧保健無法大面積普及的重要制約因素。只有一些南方小廠利用一些香料制造了一些所謂的“氧吧”產品，但由于氧療效果不明顯，最終以失敗告終。1998年前后，國內一些有實力的大型企業開始花錢購買國外第一代制氧技術，在國內推出家庭制氧的產品，推廣有氧健康概念。目前，市面產品有以北京橡果公司的氧立得家庭制氧器為代表的一代產品和以陜西小天然電子技術有限公司引進的綠氧制氧器為代表的二代氧發生器等。
第三節 產品技術發展現狀
醫用制氧機在國內已逐步為大中型醫院所接受，它克服了瓶裝氧及液態氧的缺點與隱患。目前，制氧機技術按工作原理劃分，有電化學制氧法、低溫空氣分離法、醫用分子篩變壓吸附法和水電解法。
由于低溫空氣分離法和電化學制氧法工藝較復雜，設備占地面積也較大，目前采用較多的是醫用分子篩吸附法制氧，工作原理是采用5A沸石分子篩為吸附劑。5A沸石分子篩的晶體是籠型結構，有非常發達的晶穴。在晶穴中具有非常強的陽離子和氧負離子，構成了極性極強的極性分子篩，而氧和氮是非極性分子，當氧氮通過5A極性分子篩時，在極性分子作用下，氧氮產生了誘導偶極，而氧氮的誘導偶極和5A沸石分子篩的極性偶極作用產生一種誘導力，而容易極化的氮產生的誘導力遠遠大于氧產生的誘導力，因此5A分子篩對氮的吸附容量大于對氧的吸附容量，所以氮被5A沸石分子篩優先吸附而富集于分子篩的固相中，氧富集于非固相中，這就是氧的產品氣。5A分子篩還具有加壓時對氮的吸附容量增加，減壓時吸附容量減少的特性。因此，可采用對5A沸石分子篩加壓時吸附氮，減壓時，氮從5A分子篩中解吸出來的方法來實現變壓吸附制氧。目前該種制氧方式已成為醫院中心供氧系統的一個主要形式，其優良的安全性、可靠性、經濟性為醫院所首肯，并在近幾年內很快在全國的大中小型醫院普及。
水電解法的制氧機是將水電解后生成氧氣和氫氣，將產生的氫氣完全還原成水蒸氣排放，使所生產的氧氣品質大大提高。
1、家用變壓吸附式制氧機主要有以下幾個特點：
1）采用低氣壓下高吸附性能的分子篩
由于空氣壓縮機提供的氣源壓力低、溫升小，因此，不容易進行氣、水分離，對氣源的冷卻多采用風冷方式。為了適應氣源壓力低的特點，各廠家多采用粒徑小、動態吸附性能好、低壓下具有高效吸附性能的分子篩，如法國CECA公司的N51，保證分子篩在較低吸附壓力實現氮、氧高效分離。
2）壓力傳感控制
吸附分離過程中，由于環境溫度和壓力、控制閥位置、機械磨損、管路和閥的泄漏等因素的改變影響了吸附塔內部壓力變化的對稱性，出現局部壓力過高、吸附塔提前穿透等工況，導致產氧量減少，濃度下降。針對此問題，目前，多數廠家采用高靈敏度壓力傳感器對吸附塔實現壓力控制。
3）與國際標準接軌
目前，多數廠家都嚴格按照ISO8359標準進行設計、制造和生產，如氧氣濃度監測、累計時功能，體現了企業開拓國際市場的發展策略和產品定位方針，而僅遵循YY/T0298標準的廠家則限制了其產品進行國際競爭的能力。
4）結構高度集成
家用制氧機為了減小體積和重量，在結構上進行了高度的集成，主要表現為：通過底板上的溝槽替代氣體管路；通過旋轉閥或嵌入閥替代多個閥門；通過薄金屬片替代單向閥；通過一體化替代儲氧罐和吸附塔。
2、PSA變壓吸附制氧機與液氧相比的優缺點
液態氧每月至少要灌裝1～2次，在灌裝時操作要求非常嚴格，需對操作人員嚴格培訓，持證上崗。一旦出現事故，輕者傷人（凍傷比燒傷嚴重得多），重者引起火災。
液態氧的蒸發較為嚴重，因此需要每天檢測儲液氧罐的輸出壓力，并要定期對液氧設備進行檢修。由于對液氧的儲存有嚴格的要求，所以必須保證儲存的安全距離。另外，液氧在運輸分裝時容易泄漏，而且容易發生火災。這對人員密集的醫院來說非常困難，也是非常危險的。
液氧的供應在一般地方是很難采購到的，價格也比較高，不同地區的價格也有所不同，一般在3～4元/m3。
變壓吸附制氧是以空氣為原料，采用變壓吸附技術，利用沸石分子篩在加壓狀態下對氮?dú)馕饺萘繙p少的特性，形成加壓吸附、減壓解吸的循環過程，實現空氣中氧、氮的分離來制取氧。變壓吸附制氧是物理吸附過程，因此非常安全，無環境污染。
變壓吸附制氧與液氧相比，有如下幾個優點：
1）變壓吸附制備醫用氧，可以根據不同規模的醫院選擇不同規格的變壓吸附制氧設備。完全可以滿足醫院用氧的需要。
2）變壓吸附制備醫用氧，可以生產出90±3%的氧氣純度，完全符合國家規定的醫用氧標準。
3）變壓吸附制氧設備簡單，主要由空氣壓縮機、空氣凈化系統、吸附塔及電控部分組成。
4）變壓吸附制氧設備維修量少。由于變壓吸附制氧設備簡單、故障率低、維修方便，所以設備的運行費用與維修費用僅是鋼瓶與液氧的1/8～1/10左右。
5）變壓吸附制氧設備實現了全自動運行，無需經常調校，開關機簡捷、方便，無需其他輔助設備。合格的醫用氧可以直接進入管道系統，為醫院的科學管理提供方便。
6）變壓吸附制氧氧氣的輸出壓力根據需要可以調節，質量和純度穩定，并處于用戶的可控狀態。
7）變壓吸附制氧設備壽命長。變壓吸附制氧設備的動力源是螺桿式空壓機，正常情況下可以使用15年以上。而沸石分子篩在制氧過程中是一種物理吸附，屬于半永久性物資。在正常情況下使用壽命可以達到10年以上，全機壽命在10年以上。
8）變壓吸附制氧成本低，每立方米氧氣的價格僅為0.6元左右，相當于高壓鋼瓶氧的1/5～1/6，是液氧的1/4～1/5，每年可為醫院節省大量醫用氧費用。
9）變壓吸附制氧設備只要有電就可以就地產氧，無需像高壓鋼瓶氧和液氧那樣需要運輸、搬運、換氣等繁瑣環節。
10）變壓吸附制氧設備開機10分鐘后，就可以得到合格的醫用氧。
但盡管目前國內的變壓吸附制氧機生產廠家很多，但其生產技術水平參差不齊，一些廠家缺乏技術和經驗，產品質量不敢保證。
第四節 產品工藝特點或流程

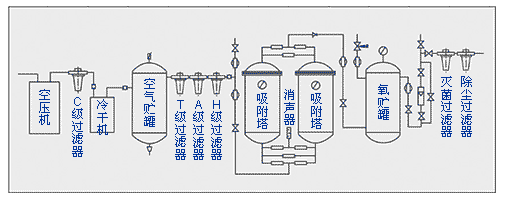

醫用分子篩變壓吸附法工藝流程圖
家庭供氧方式主要包括氧氣瓶、氧氣袋和家用制氧機，而家用制氧機根據工作原理不同可以分為物理制氧和化學制氧兩大類。化學制氧機結構簡單，操作方便，近幾年國內發展較快；物理制氧不需要化學物質，以空氣為原料，是理想的供氧方式，國外發展較快，主要采用膜分離和變壓吸附工藝。
第五節 國內外技術未來發展趨勢 分析
1、今后PSA技術的發展方向
1）分子篩性能的提升：隨著新材料及納米技術的發展，分子篩的吸附性會極大的提高，而隨著添加元素的不斷豐富，產品氣的提純精度將接近100%。
2）吸附流程的優化：將為吸附設備效率的提高及成本的降低提供保證。
3）控制系統的創新：控制系統特別是專用控制閥的開發將為提高產品氣的分離效率、降低設備的工耗、提高設備的穩定性可靠性提供了新的可能。
2、家用制氧機技術趨勢
隨著中國老齡化的發展，家用制氧機作為家庭保健和氧療的工具，已成為老年人的“老來伴”，未來幾十年，制氧機將會作為消費品進入各個家庭，制氧機在自身發展方面也將面臨新的發展趨勢。從統計 分析 表明，家用制氧機將以膜式和變壓吸附式為主，而變壓吸附式將占據主流，因而，需要高性能的分子篩材料作為其發展的強有力后盾；同時，還應優化吸附工藝流程，進一步節能降耗，減小體積和重量，采用專用控制閥提高分離效率。未來幾年，家用制氧機預計會在以下幾個方面取得進展：
1）功能多樣
在功能方面，除了滿足標準中規定的性能，如氧濃度監測、累計時、報警（斷電、高溫、高氣壓、低氣壓）、濕化、霧化等功能外，還將考慮美觀、適用、科學、舒適的生活方式，加入如遙控、定時、臭氧消毒、音樂播放、耳麥?zhǔn)轿醯裙δ堋?/p>
2）開源節流
為了保證消費者能夠吸到足夠的氧量，現在的家用制氧機往往采用大氣量供氧方式，而忽略了吸氧的環節。韓學平等對節氧面罩進行了 研究 ，通過4500M海拔高度實驗證明，使用節氧面罩輸入600ML/MIN氧流量與不使用面罩輸入2000ML/MIN氧流量差別不大，測得的血氧飽和濃度都在90%以上。從呼吸生理學 分析 ，人正常呼吸周期4S中只有0.7S為吸氣，節氧技術要避開呼氣階段和吸氣后段供氧；吸氣前端的氣流速度較小，相同時間內吸氣量少，如果采用脈沖供氧，高濃度氧在呼吸最前端高速輸入，與吸氣前端較少量的氣體混合仍能保證較高濃度的富氧氣體進入肺泡囊中，與肺內的功能余氣量(約2500ML)混合，使肺泡氣中的氧分壓瞬間增加幾個毫米汞柱，而交換速度隨肺泡氣與血液中的氧壓差的增大而急劇增加，這樣新鮮氣體進入肺內在10MS內就完成混合，0.3S就有大部分氧氣被交換，可以實現短時間內節流供氧，在減少氧氣產量的同時，保證了吸氧功能。此外，壓差式供氧也是設計的比較巧妙的節氧方式。
3）微型便攜
家用制氧機由于其體積重量較大，不便于攜帶，對于出行旅游、散步的老人來講，還是有不足之處。微型便攜式制氧機也是一個新方向，如采用背包式、肩挎式，要求其重量減小到2KG左右，對于國內家用制氧機廠家而言，是一種技術挑戰和突破。
4）高度集成
家用制氧機目前采用部件組裝模式，氣路對產氧過程造成一定的阻力，增加了重量和體積，各部件之間很難保證氣密性，故障率高。將氣路集成，如同電路板一樣進行溝槽式設計，既美觀又適用。
根據市場調研資料統計和 分析 ，國內家用制氧機市場將以變壓吸附式和膜式制氧機為主，且變壓吸附將繼續占主要優勢；在電力充沛的區域，電解水也是一種很好的選擇；化學試劑制氧在急救中將會發揮重要的作用。變壓吸附式制氧將向小型、集成、節氧和多功能方向發展。不久將來，家用制氧機將作為一種家電產品“飛入尋常百姓家”。
