第一節 產品技術發展現狀
現代轎車懸架很軟，即固有頻率很低，為提高懸架的側傾角剛度，減小橫向傾斜，常在懸架中添設橫向穩定器（桿），保證良好操縱穩定性。
彈簧鋼制成的橫向穩定桿3呈扁平的U形，橫向地安裝在汽車前端或后端。桿3的中部的兩端自由地支承在兩個橡膠套筒內，套筒2固定于車架上。橫向穩定桿的兩側縱向部分的末端通過支桿1與懸架下擺臂上的彈簧支座4相連。當兩則懸架變形相同時，橫向穩定器不起作用。當兩側懸架變形不等時，車身相對路面橫向傾斜時，車架一側移近彈簧支座，穩定桿的同側末端就隨車架向上移動，而另一側車架遠離彈簧座，相應橫向穩定桿的末端相對車架下移，橫向穩定桿中部對于車架沒有相對運動，而穩定桿兩邊的縱向部分向不同方向偏轉，于是穩定桿被扭轉。彈性的穩定桿產生扭轉內力矩就阻礙懸架彈簧的變形，減少了車身的橫向傾斜和橫向角振動。
穩定桿是汽車上的一個重要零件，其形狀復雜，多為三維形狀。穩定桿主要分為兩種，一種是實心桿，另一種是空心桿。制造工藝有熱成形和冷成形兩種，對于冷成形來說，由于桿子在加熱前已經成形，而且穩定桿的形狀多為三維的，十分復雜，不能采用直桿加熱的方法用中頻加熱爐加熱。而熱成形是用電極夾持成型后的穩定桿兩端，依靠穩定桿本身的電阻實現加熱。

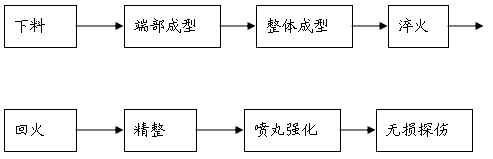

第二節 產品工藝特點或流程
第三節 國內外技術未來發展趨勢 分析
當汽車進行彎道行駛時，離心力會對汽車車身產生一個側傾力矩。這個側傾力矩一方面引起車身側傾，另一方面使車輪的載質量發生由內輪向外輪的轉移。主動橫向穩定桿則可以根據具體情況對每個橫向穩定桿施加一個可連續變化的初始側傾角或者初始側傾力矩。主動側傾穩定桿有兩種不同的結構形式：一種是將被動側傾穩定桿從中間分開，通過一個旋轉馬達把穩定桿的左右兩部分連接起來。旋轉馬達能讓左右兩部分進行相對轉動，旋轉馬達的轉矩可以調節。另一種是在被動穩定桿的一端安裝一個差動液壓缸機構。差動液壓缸機構一端與穩定桿連接，另一端與同車輪的橫向擺臂連接，差動液壓缸機構兩端的距離可以調節。
ARC的工作原理是主動讓穩定桿的左右兩端作垂直方向的相對位移，平衡車身的側傾力矩，使車身的側傾角接近零，提高了舒適性。由于汽車前后兩個主動穩定桿可以調節車身的側傾力矩的分配比例，從而可調節汽車的動力特性，提高了汽車安全性和機動性。

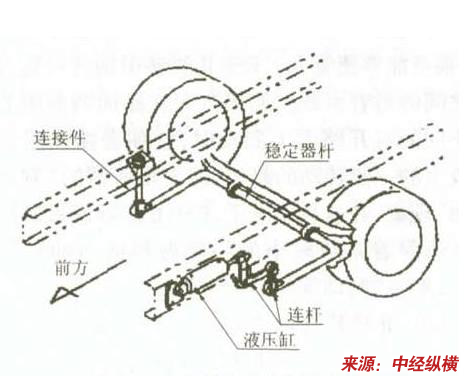

主動橫向穩定器示意圖
