第一節 產品技術發展現狀
CNG加氣機是一個售氣計量系統，包括：微機控制器、顯示器、鍵盤、流量計、安全閥、加氣槍、高壓管路等部分。加氣機的計量?jī)x表是其核心部件，目前，多采用高質量的CNG專用質量流量計、容積式流量計或渦輪流量計，如鄭州燃?xì)饧瘓F(tuán)使用的加氣機為德國E+H生產的promass60型質量流量計和丹麥Danfoss生產的massflo質量流量計，使用較為普遍的還有Fisher-Rosemount公司、Micromotion公司、Krohne公司、Foxboro公司等著名廠商的產品。
目前國內大大小小的加氣機設備制造廠商至少有20家，國內的CNG加氣機生產企業通過引進消化，加氣機的性能正穩步提高：整機采用防爆設計；大多采用高壓型數字質量流量計（精度2‰）作為核心部件，避免了各種因素造成的隊加氣機的精度（征集井度5‰）及穩定性的影響；采用雙CPU控制的操作顯示、打印系統，為用戶提供友好的操作界面——能進行手動加氣、設定金額加氣，并將所有參數看作單面屏幕顯示（單槍加氣機）或雙面屏幕顯示（雙槍加氣機），并可打印出結果；內定參數的設定具有密碼保護，設置和修改靈活且安全可靠；配備的安全聯動系統具有安全連鎖功能和過壓保護功能，軟件控制三組閥實現高、中、低、壓下切換加氣，這些創新設計可確保在正常狀態或故障情況下，人、機、站的安全性和可靠性；通常采用微電腦控制。
北京長空CNG加油機的技術參數
| 項目 | 具體參數 |
| 型號 | JQD3S-40D JQD3S-40E JQ3S-40L |
| 計量準確度 | +_0.5% |
| 額定工作壓力 | 20MPa |
| 允許工作壓力 | 25MPa |
| 流量范圍 | 40系列加氣機：6~40N立方米/min |
| 子站車專用加氣機：6~80N立方米/min | |
| 電源 | 220v+_20% 50hz +_ 1hz |
| 單價設置范圍 | 0.01~99.99元 |
| 單次計量范圍 | 0~9999.99 m3kg |
| 累計計量范圍 | 0~999999.99m3kg |
| 預置范圍 | 1~9999m3kg |
| 整機尺寸 | 1160*590*2175mm(雙槍) 800*590*2000mm(單槍） |
| 整機重量 | 單槍150 kg 雙搶250kg |
| 防爆等級 | Exlb(lb)dme11BT4 |
第二節 產品工藝特點或流程

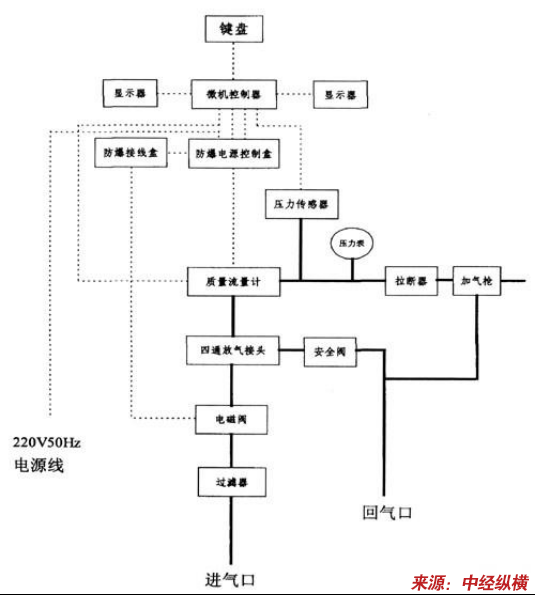

壓縮天然氣加氣機工作原理圖
第三節 國內外技術未來發展趨勢 分析
CNG作為清潔、高效的汽車新能源，是我國汽車工業今后發展的新方向。CNG自動加氣機作為CNG汽車發展所必須的硬件設施，對推動CNG汽車的快速發展有十分重要的作用。CNG電腦測控系統作為CNG流量輸出中計量控制、結算顯示的重要部分，其功能的完善和準確與否，直接涉及廣大用戶的根本利益，是整個加氣機裝置的關鍵所在，也是未來其技術的重點發展方向之一。

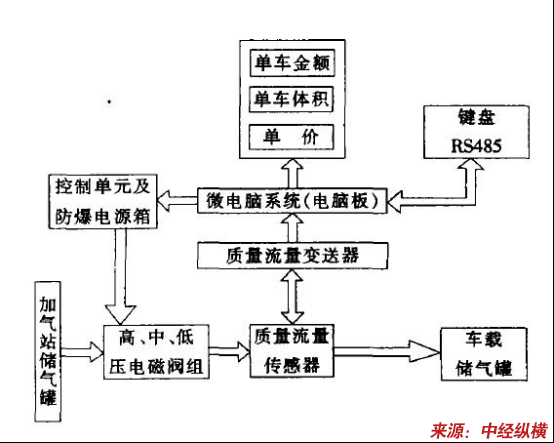

系統原理框圖
