第一節(jié) 國內(nèi)針線套裝產(chǎn)業(yè)主要技術(shù)成果
我國部分企業(yè)生產(chǎn)的縫紉線是由紗，通過高溫高壓工藝，采用環(huán)保分散染料，染色而成，而后整理、固色穩(wěn)定等工序制成縫紉用線。
分散染料是一類水溶性較低的非離子型染料。最早用于醋酯纖維的染色，稱為醋纖染料。隨著合成纖維的發(fā)展，錦綸、滌綸相繼出現(xiàn)，尤其是滌綸，由于具有整列度高，纖維空隙少，疏水性強等特性，要在有載體或高溫、熱溶下使纖維膨化，染料才能進入纖維并上染。因此，對染料提出了新的要求，即要求具有更好疏水性和一定分散性及耐升華等的染料，目前印染加工中用于滌綸織物染色的分散染料基本上具備這些性能，但由于品種較多，使用時還必須根據(jù)加工要求選行選擇。
分散染料染色方法，由于聚酯纖維具有疏水性強、結(jié)晶和整列度高、纖維微隙小和不易潤濕膨化等特性，要使染料以單分子形式順利進入纖維內(nèi)部完成對滌綸的染色，按常規(guī)方法是難以進行的，因此，需采用比較特殊的染色方法。目前采用的方法有載體法、高溫高壓法和高溫熱溶法等三種染色方法。這些方法利用了不同的條件使纖維膨化，纖維分子間的空隙增大，同時加入助劑以提高染料分子的擴散速率，使染料分子不斷擴散進入被膨化和增大的纖維空隙，而與纖維由分子間引力和氫鍵固著，完成對滌綸的染色。由于分散染料在水中的溶解度極低，故要依靠加入染料和溶液中的分散劑組成染液。為防止分散染料及滌綸在高溫及堿作用下產(chǎn)生水解，分散染料的染色常需在弱酸性條件下進行。
高溫高壓染色法是在高溫有壓力的濕熱狀態(tài)下進行。染料在100℃以內(nèi)上染速率很慢，即使在沸騰的染浴中染色，上染速率和上染百分率也不高，所以必須加壓在2atm（2.02×105Pa）以下，染浴溫度可提高到120～130℃，由于溫度提高，纖維分子的鏈段劇烈運動，產(chǎn)生的瞬時孔隙也越多和越大，此時染料分子的擴散也增快，增加了染料向纖維內(nèi)部的擴散速率，使染色速率加快，直至染料被吸盡而完成染色。
分散染料的高溫高壓染色方法是一種重要的方法，適合升華牢度低和分子量較小的低溫型染料品種。用這類染料染色勻染性好，色澤濃艷，手感良好，織物透芯程度高，適合于小批量、多品種生產(chǎn)，常用于滌棉混紡織物的染色。
分散染料的高溫高壓染色可在高溫高壓卷染機和噴射、溢流染色機上進行，適宜于染深濃色澤，染色pH值一般控制在5～6，常用醋酸和磷酸二氫銨來調(diào)節(jié)pH值。為使染浴保持穩(wěn)定，染色時尚需加入分散劑和高溫勻染劑。
第二節(jié) 國外針線套裝產(chǎn)業(yè)主要技術(shù)成果
美推出新型ISOray氟聚合物縫紉線
據(jù)報道，美國南卡羅來納州(SC)的Shakespeare公司開發(fā)并生產(chǎn)了一種新型縫紉線，它能經(jīng)受UV線的長期照射和各類化學品的侵蝕，其商品名稱為ISOray。Shakespeare公司可供的ISOray紉縫線規(guī)格為0.003吋(0.078mm)，即50旦，或更大一些。
ISOray紉縫線由氟聚合物制成，它經(jīng)UV線長期照射后，其強度仍能保持不變，其耐UV線性能優(yōu)于尼龍和PET，與PTFE類似，這一點對在室外長期使用帳篷和遮陽棚等紡織品至關(guān)重要。ISOray能抵御氯水混合物，過氧化物及其它化學品溶液的侵蝕；某些在室外使用的紡織品常出現(xiàn)霉變，要用化學品溶液清洗，在此情況下，ISOray的性能仍保持不變。此外，它吸濕率低，去污能力強（表面能低），可在各種PH環(huán)境中使用。它在室外使用壽命可達十年以上。
ISOray紉縫線是透明的，不論紡織品的色澤（如白色，紅色，綠色，棕色，黑色或有各種條紋）和結(jié)構(gòu)如何，都可使用，無須另行配色。其用途廣泛，除上述帳篷和遮陽棚外，還可用于船上復(fù)蓋物，高爾夫球場用品，傘，旗幟及標簽等。
第三節(jié) 針線套裝產(chǎn)業(yè)技術(shù) 研究 熱點
隨著技術(shù)的發(fā)展，縫紉針的生產(chǎn) 技術(shù)工藝 以及縫紉線的生產(chǎn)、染色 技術(shù)工藝 較為成熟。關(guān)于針線套裝產(chǎn)業(yè)的技術(shù) 研究 ，主要集中于針線的包裝。以下簡單列舉部分相關(guān)專利。

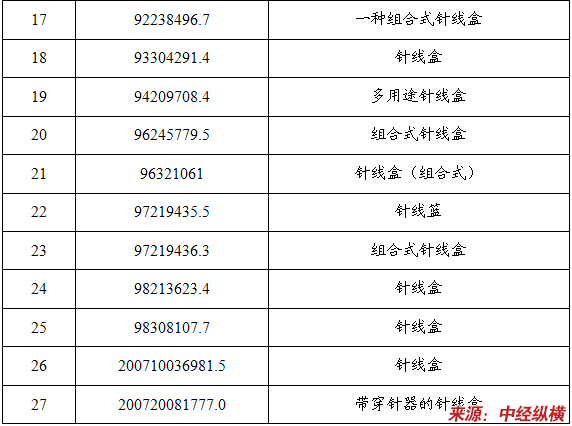

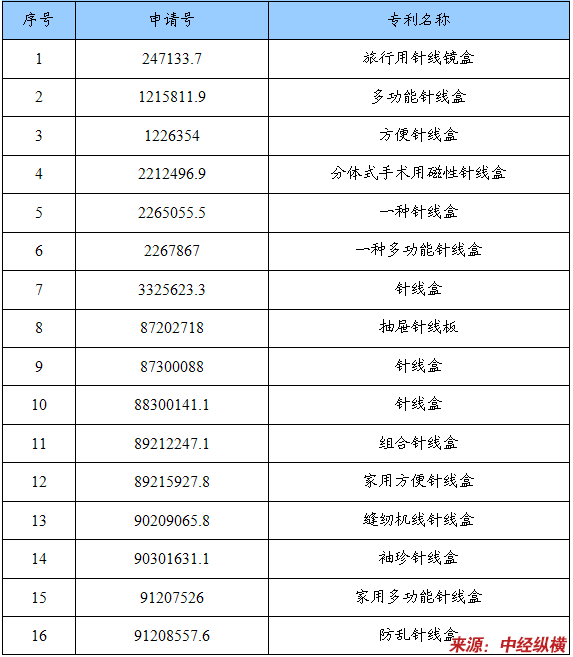

關(guān)于針線包裝的專利情況
免責申明：本文僅為中經(jīng)縱橫 市場 研究 觀點，不代表其他任何投資依據(jù)或執(zhí)行標準等相關(guān)行為。如有其他問題，敬請來電垂詢：4008099707。特此說明。
