第一節 圖形工作站系統技術發展現狀

一、技術 發展 分析

我國圖形工作站系統制造方面的典型代表是聯想。2007年底聯想面向全球首次推出了圖形工作站，ThinkStation S10和ThinkStation D10，這是聯想2005年收購IBM的PC業務以來首次發布Think系列新品。ThinkStation S10是一款面向入門級及中端應用的圖形工作站，搭配了英特爾酷睿處理器以及Quadro FX1700專業圖形顯卡，ThinkStation D10則是面對中高端圖形應用的產品，搭配英特爾至強處理器并配有Quadro FX4600專業圖形顯卡。2008年聯想又推出了兩款移動工作站ThinkPad w500和ThinkPad w700，從而開啟了與惠普、戴爾在圖形工作站市場的全面戰爭。

二、工藝流程

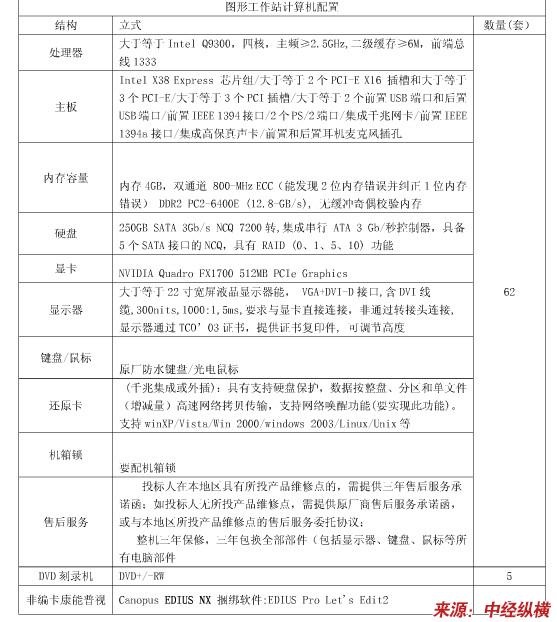

圖形工作站計算機配置

圖形工作的關鍵步驟就是圖像渲染、輸出，無論這些設計成型或者是否已提交已經投入使用，都必須通過文件的形式包或者其他備份，通過單機的硬盤（存儲服務器）來保存數據，即使是使用最簡單的數據刻錄保護，也是很有必要的。如果一項價值百萬元的項目因?yàn)闄C(jī)器故障而導致資料丟失的話，那不啻一場災難。如果建立多硬盤磁盤陣列、磁帶機/庫備份數據、外部存儲設備來保存數據，當然是最好的數據保護方式，這些都是普通PC所無法進行的。在最后的應用過程中，通過數據另存、異地備份的方式，是容災的最好方法。

如果圖形工作站的一個重要步驟是數十小時連續渲染，（但是很多大型的公司，建模和渲染是分開進行的，因?yàn)樗麄冇谐渥愕?a href="http://www.urbancurrysf.com/zjsqbg/" target="_blank" class="keylink">資金投入。所以，渲染都是服務器集群式的渲染，這樣可以做到高效率）這必然要求工作站系統能夠承受長時間的連續大負荷載運行。這就如同網絡服務器一樣，最大限度地杜絕“意外停機”事件的發生，保證工作站最大限度的發揮。誰也不希望渲染了好幾天的模型突然出錯中止，也不希望正在緊張工作的時候突然就出現藍屏。普通PC工作站的一些部件最容易出現問題的就是主板和電源，即使這些都具有良好的保修。但是廠家并不會及時提供備用配件，而其返修都需要1周到2周的時間，這樣就造成工作的停頓。工作站以穩定為第一基礎，才能保證系統發揮最大的優勢，創造最大的價值。

當建模完成、一個模具的面以百萬、千萬記的時候，一般的PC工作站根本無法完成分配和動畫中復雜場景的渲染要求，這必然要求使用性能更好，頻率更高的CPU來做渲染，眾所周知，渲染主要是靠CPU來完成，所以，更多的是要 選擇雙核雙路、或者多核多路的工作站系統，而和硬盤什么接口（SATA、SCSI、SAS）的關系基本上很微小。大幅面的3D效果圖和復雜的CAM圖檔尺寸往往達到數百兆甚至1G以上，處理這些文件必須具有超大容量內存和速度極快的硬盤系統，比較傳統的是由兩個硬盤組建RAID 0，從實際使用效果來看，可以提高硬盤系統30％~60%的性能。 尤其是非編系統，對硬盤更有嚴格的要求，在這里，不是普通的SATA硬盤系統所能夠代替的。非編系統反而對顯卡的要求不是很嚴格。

專業圖形卡提供了對現在市面上大多數圖形軟件的支持，能夠顯示模型正在創建和編輯狀態中的情形，因此線框模式、陰影模式下的性能也是至關重要的，各種專業軟件所涉及到的功能都應該在硬件上予以支持。在驅動程序上，專業卡的驅動程序完全針對OpenGL的所有函數進行優化，同時，針對各個不同的應用程序的特別之處采用專門的解決辦法，如在驅動程序里面提供各種主要軟件的優化設置選項，提供專門的驅動程序。

圖形工作站也需要一款專業的顯示器，很多人存在一個誤區.為什么專業的圖形工作站不能用普通的CRT或者LCD，專業繪圖，圖形工作站都是以圖形（建模、渲染、輸出）為中心，所有前期設計、渲染都是為了得到高質量、高精確的圖像，基于這些原因，一臺用于圖形顯示器，必須具備的最低要素是擁有盡可能小的圖像失真率，但是由于失真是不可避免的，所以我們必須把失真率降低到最小的程度。

那么液晶顯示器不是完全沒有失真么？為什么不采用液晶顯示器呢？雖然液晶顯示器色彩還原力已經很強，但是，與CRT顯示器相比，液晶顯示器的色彩還原力還是有一定差距的，不能夠完全滿足于專業的圖像處理要求，特別是那些為了出版、廣告等等而進行圖像處理的用戶；液晶顯示器雖然很大程度上控制了幾何失真，但是，數字信號從顯卡輸出后，通過電纜傳送到液晶顯示器上面成為模擬信號之后，失真是必定存在的。為了進一步減小，現在的圖形顯卡都基本采用了DVI數字接口，信號在整個傳輸過程當中都是數字模式的。除了盡量減少圖像失真之外，還要具備高色彩還原、高刷新率（刷新率越高，間隔越短，我們獲得的圖像效果越穩定，流暢。一般的顯示器很難達到高刷新率）、高分辨率（顯示器的影像主要是由許多堆積的點或線組成的像素(Pixels)而產生的，因此像素的多少便是影響分辨率的重要因素，分辨率越高，圖形越清楚）、高對比度（高對比度能使在觀看亮度很高的高速畫面場景時，黑暗部位的細節也可以清晰體現）和高亮度（高亮度使得線條顯得更加清晰細致,讓圖像畫面下完全沒有拖影的現象，能提供最好的畫質編輯）、低輻射。

第二節 圖形工作站系統產業發展特征

一、周期性 分析

圖形工作站廣泛應用于廣告、動畫設計等文化產業以及航空、航天等 行業 ，這些 行業 的發展與整個國民經濟的發展息息相關。國民經濟發展較好時，文化產業、航空、航天等產業也會呈現出良好的發展態勢，而下游市場的良好發展會帶動圖形工作站系統 行業 的發展。因此，圖形工作站系統的發展與整個國民經濟的發展周期在一定程度上是一致的。

二、區域性 分析

我國計算機 行業 地區分布圖

三、上下游產業發展

（一）上游產業發展

圖形工作站的主要原材料就是各種計算機零部件。2010以CPU廠商的高速發展為代表，硬件技術經歷了突飛猛進發展的一年。新技術的應用，新產品的發布在第一時間給DIY市場帶來新的活力。由于雙核產品快速痞積的拉動作用，中國計算機零配件整體市場的保持了平穩增長，市場競爭達到空前激烈的狀態。競爭的壓力驅使一線品牌在價格方面不斷下探，利潤空間不斷被壓縮，中小品牌生存環境惡化，新型三四級市場成為競爭中心。

（二）下游產業發展

圖形工作站廣泛應用于平面設計、視動畫設計，其下游 行業 以廣告、動漫 行業 為代表。

1、廣告

在市場經濟運行中，廣告作為溝通生產與消費的中介，具有輔佐企業開拓市場和引導消費的特殊功能，既是國內國際市場信息交換的有效渠道，也是參與國際經濟循環的重要條件；既是引導消費、擴大內需、拉動經濟增長的積極推動力量，也是企業塑造品牌，開拓市場，增強自主創新能力的有力工具。

2009年中國廣告經營額達2041.0322億元，比2008年增長141.4708億元，增長率為7.45%。2009年中國廣告市場總投放同比增長13.5%，突破5000億元大關至5075.18億元。2010年，中國經濟開始回暖，企穩向好的基礎逐漸穩固，這一勢頭帶動了廣告業的復蘇。經歷了國際金融危機的“寒冬”，中國廣告業不僅挺過來了，而且迎來了發展黃金期。2010年，中國的廣告開支為226.06億美元。全國廣告經營額到2011年達到3126億元。

這些年來，中央高度重視廣告產業的發展，從上世紀90年代制定的《關于加快廣告業發展的 規劃 綱要》，到近日發布的《廣告產業發展“十二五” 規劃 》，關于加快廣告產業發展的政策和 規劃 接連出臺，對廣告產業的定位也越來越清晰。事實上，以知識密集、技術密集、人才密集為特征的廣告業，有完整的產業鏈，關聯 行業 眾多，已經成為現代服務業和文化產業的重要組成部分，對國民經濟發展有明顯的促進作用。統計顯示，“十一五”時期，全國廣告經營額對于第二產業增加值的平均彈性為1.62，對于第三產業增加值的平均彈性為1.94，即全國廣告經營額每增長1個百分點，第二產業增加值增長1.62個百分點，第三產業增加值增長1.94個百分點?？梢?，大力發展廣告業，不僅是提升品牌影響力、加速民族品牌國際化進程的重要手段，也是帶動相關產業發展、提高資源配置效率、促進產業結構升級、建設現代產業體系的有效途徑。

2、動漫 行業

從文化產業占GDP的比重來看，美國高達25%，而我國還不到3%。因此，從2011年到2012，文化部密集出臺了各項優惠政策，大力支持文化動漫產業。“十二五” 規劃 明確提出推動文化產業成為國民經濟支柱產業，黨的十七屆六中全會再度強調文化產業的發展目標。動漫產業作為國家文化的產業的一個體現點。十一五期間，全國完成制作的國產動畫片宮1266部，65070集、707614分鐘，共生產動畫影片78部，是“十五”期間的近5倍。動漫產品數量劇增，進而取代日本成為世界第一動畫生產大國。

2011年5月，在文化部的積極推動下，經文化部會簽、由財政部、國家稅務總局、海關總署聯合發布了《動漫企業進口動漫開發生產用品免征進口稅收的暫行規定》，東我國動漫企業進口相關動漫開發生產設備用品給予了有力的的扶持。動漫產業被稱為21世紀知識經濟核心產業，是IT業之后的又一個經濟增長點，動漫產業涵蓋了動畫、漫畫、游戲、制造業等諸多 行業 。我國動漫產業近年來以40%的增長速度發展，隨著動漫產業的逐步崛起，對于與動漫產業相關聯的各個產業都會有很強的推動作用。中國動漫產業的市場需求是相當大的，而轉化為數字上的東西，中國動漫市場具有上億元的市場空間。在近些年國家對于推動和發展動漫產業方面所出臺的政策對于動漫產業今后的發展是有相當大的幫助。
