第一節  螺旋板換熱器的簡介

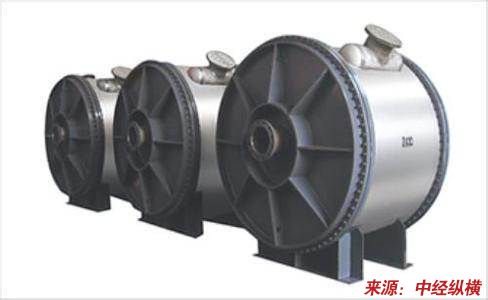

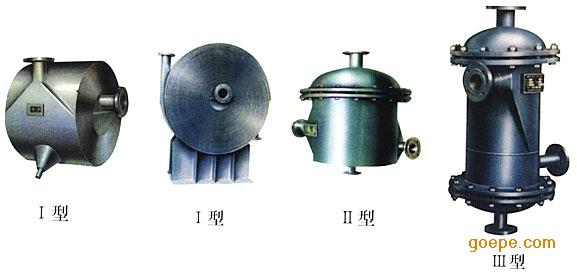

螺旋板換熱器是由兩張平行的金屬板卷制成兩個螺旋形通道，冷熱流體之間通過螺旋板壁進行換熱的換熱器。螺旋板換熱器有可拆的和不可拆的兩種型式。螺旋板式換熱器具有體積小、設備緊湊、傳熱效率高、金屬耗量少的優點，適用干液-液、氣一液、氣一氣對流傳熱，蒸汽冷凝和液體蒸發傳熱，化工、石油、醫藥、機械、電力、環保、節能及需要熱量轉換等工業。（立項報告）

第二節 螺旋板換熱器的工藝技術

1、螺旋板式換熱器的制造工藝程序

下料、拼接一無損檢測一翻邊、接觸焊定距柱一表面清洗一總拼一無損檢測一卷制一通道整形、焊接通道、裝配一金加工一裝配一壓力試驗一酸洗鈍化、油漆一包裝。

端蓋下料(仿形切割)一裝配(圓環筋、倒錐)一貼合復板一無損檢測一金加工一檢漏一后處理一油漆。

2、螺旋板換熱器制造質量的控制

①螺旋板的彎曲度，每米小于3mm；

②定距柱焊接月前采用手工焊和接觸焊兩種方法，對手工焊定距柱點焊質量應進行檢查，若發現燒穿及漏焊時，除補焊外，還應對點焊質量進行100%檢查。控制好點焊的長度可保證螺旋體卷制時定距柱不脫落，要注意起弧和收弧時不要造成板面咬肉現象發生。

③由于翻邊螺旋板在卷制過程中，卷制半徑越小，翻邊同彈量就越大，因此，卷制成形后螺旋通道端邊(翻邊)應進行校正、整形。

④可拆式螺旋板換熱器應在螺旋體與窄邊法蘭裝配焊接后再進行端面密封面的車加工，要求窄邊法蘭下端面與密封面必須保持水平，否則一旦上卡壓緊時，下卡便會產生附加彎矩。

⑤在壓力試驗中，對于可拆式螺旋板換熱器必須采用井字架工裝，以防止產品軸向變形；試驗時，一側通道內通入壓縮空氣，另一側通道內放人水或把設備放入水中，檢查產品的焊接質量，就能保證兩介質之間不會產生內漏。對于有的產品不能進行水壓試驗時，需進行氣壓試驗，試驗時，一側通入壓縮空氣，另一側通道內進行封閉，通一根皮管插入水中，檢查產品是否存在內漏隱患口。

 第三節  螺旋板換熱器 行業 的特點

螺旋板式換熱器具有體積小、設備緊湊、傳熱效率高、金屬耗量少的優點，適用干液-液、氣一液、氣一氣對流傳熱，蒸汽冷凝和液體蒸發傳熱，化工、石油、醫藥、機械、電力、環保、節能及需要熱量轉換等工業。

螺旋板換熱器的特點是：

①傳熱效能好。彎曲的螺旋通道和定距柱,有利于增強流體的湍流狀態通道內流體阻力小，可提高設計流速，有助于提高傳熱系數。對于水-水換熱,傳熱系數可達1.8～3.5千瓦每平方米每攝氏度〔kW/(m(·℃)〕。

②有自清洗作用。單通道內的流體通過通道內雜質沉積處時，流速會相對提高，容易把雜質沖掉。

③不可拆式結構的密封性能好，適用于劇毒、易燃、易爆或貴重流體的換熱。

④相鄰?fù)ǖ纼?nèi)的流體呈純逆流方式流動，可得到最大的對數平均溫差，有利于小溫差傳熱，適用于回收低溫位熱能。

⑤結構較緊湊單位設備體積內的傳熱面積可達150m。

⑥由于螺旋通道本身的彈性自由膨脹，溫差應力小。

⑦價格低廉。相同換熱面積下，螺旋折流板換熱器的體積比傳統弓形折流板換熱器小1/3，所需原材料費用降低。能否選用螺旋板換熱器的關鍵是堵塞問題，盡管它有自清洗作用，但由于設計或操作不當也會發生堵塞，這時即使用可拆式結構也難于用機械方法清洗。采用水、氣或蒸汽吹洗，操作方便效果更好。螺旋板換熱器最大的缺點是檢修困難，如發生內圈螺旋板破裂，便會使整臺設備報廢。

第四節  螺旋板換熱器的 行業 現狀

換熱器是一種在不同溫度的兩種或兩種以上流體間實現物料之間熱量傳遞的節能設備，是使熱量由溫度較高的流體傳遞給溫度較低的流體，使流體溫度達到流程規定的指標，以滿足工藝條件的需要，同時也是提高能源利用率的主要設備之一。換熱器 行業 涉及暖通、壓力容器、中水處理設備，化工，石油等近30多種產業，相互形成產業鏈條。

      數據顯示2010年中國換熱器產業市場規模在500億元左右，主要集中于石油、化工、冶金、電力、船舶、集中供暖、制冷空調、機械、食品、制藥等領域。其中，石油化工領域仍然是換熱器產業最大的市場，其市場規模為150億元;電力冶金領域換熱器市場規模在80億元左右;船舶工業換熱器市場規模在40億元以上;機械工業換熱器市場規模約為40億元;集中供暖 行業 換熱器市場規模超過30億元，食品工業也有近30億元的市場。

       另外，航天飛行器、半導體器件、核電常規島核島、風力發電機組、太陽能光伏發電、多晶硅生產等領域都需要大量的專業換熱器，這些市場約有130億元的規模。國內換熱器 行業 在節能增效、提高傳熱效率、減少傳熱面積、降低壓降、提高裝置熱強度等方面的 研究 取得了顯著成績?；谑?、化工、電力、冶金、船舶、機械、食品、制藥等 行業 對換熱器穩定的需求增長，我國換熱器 行業 在未來一段時期內將保持穩定增長，2011年至2020年期間，我國換熱器產業將保持年均10-15%左右的速度增長，到2020年我國換熱器 行業 規模有望達到1500億元。
