第一節 高壓開關設備的相關概念

一、高壓開關的定義

高壓開關是電壓超過1KV用來接通或斷開電路的設備總稱。高壓開關包括隔離開關、熔斷器、斷路器和各種組合開關電器等，其中隔離開關和熔斷器的結構比斷路器簡單，因而稱為簡易開關電器。

二、高壓開關設備的組成及介紹

高壓開關設備是指高壓開關與控制、測量、保護、調節裝置以及輔件、外殼和支持件等部件及其電氣和機械的聯結組成的總稱。

第二節 我國高壓開關設備的發展與應用

一、我國高壓開關設備的發展歷程

1、開關設備全工況的試驗 研究

典型事故調查，近幾年來，全國發生了多次由于開關柜絕緣問題造成重大事故：

1)1982年8月，北京供電局大郊亭變電所，在合閘送電時連續兩次發生開關柜絕緣問題，燒毀開關柜1臺，燒損8臺，燒毀電流互感器4只，支柱絕緣子40多支，隔離開關7組，致使全部連續停電數天。

分析 事故原因，發生事故的前幾天，正值連續下雨，配電室電纜溝內進水，室內溫度很高，開關柜絕緣受潮，致使在合閘操作時，造成開關柜相間閃絡。

2)1986年2～10月，湖南金竹山電廠連續六次發生廠用電6kV開關柜內閃絡起火，燒毀、燒損開關柜9臺、支柱絕緣子近百個，其他設備數十件、造成機組甩負荷，機爐停運。

3)1985年天津變電所合閘送電時，開關柜閃絡，引起避雷器爆炸、配電室起火，燒毀開關柜8臺。

1986年唐山某變電所開關柜運行中無操作，絕緣隔板燒焦起火。

1987年6～7月河南焦作東郊變電所，分別發生兩起由于開關觸頭絕緣板放電，燒毀斷路器，以及開關柜母線支柱絕緣子閃絡、炸裂，造成三相短路的事故。

2、環境因素對開關設備的影響

我國是具有多種氣候類型的國家，南方多屬亞濕熱或濕熱地區。雖然開關柜安裝在戶內的設備，但絕大多數安裝開關柜的配電室都不是密閉的房屋，目前更不具備空調條件。因此安裝在重工業、化學工業，在山區、江河、沿海地區以及濕熱帶氣候地區的開關柜就容易受到來自外部環境的影響，如潮氣、凝露、灰塵和化工污穢。這些環境條件比正常的條件嚴酷得多。其中濕度、溫度及污穢是影響開關設備壽命和運行安全的決定因素。

3、編制《戶內交流高壓開關柜和元部件凝露及污穢試驗技術條件》(報批稿)

以上的 分析 說明環境條件對于開關設備的壽命和運行安全起著重要作用，但目前世界各國，包括IEC都沒有關于戶內開關設備在嚴酷環境條件下的試驗標準及方法。為此，國際電工委員，在擬定嚴酷氣候條件下的封閉式(金屬或絕緣外殼)開關設備的補充規范時，專門組建了一個工作組。

本課題在1986年3月召開的第一次工作會議上曾制訂了開展本課題的方向、步驟和計劃。其中包括編制符合我國國情，滿足運行工況，能為開關設備設計、試驗和制造提供一定科學依據的"戶內交流高壓開關柜全工況絕緣試驗技術條件"就是本課題的主要任務之一。

在IEC298出版物："交流金屬封閉式開關設備和控制設備"中，認為戶內設備一般不會出現凝露。目前國內和IEC的有關標準中，對戶內設備也都不考慮污穢情況。但事實上，開關柜在運行中發生的大量絕緣閃絡事故，多是由于環境條件的影響，使絕緣材料受潮，設備絕緣表面產生凝露和附著污穢，因而設備絕緣水平下降造成事故。

因此，在編制試驗技術條件時，除了保留戶內開關柜以前所有的試驗項目外，修改了有關使用條件和適用范圍的條款，特別補充了"凝露試驗"、"人工污穢試驗"和"高溫試驗"項目。由于"高溫試驗"項目準備另立專題進行試驗 研究 ，僅就"凝露試驗"和"人工污穢試驗"項目的編制過程和考慮的原則作了說明。

4、10kV高壓開關柜絕緣距離驗證

1)復合絕緣試驗：交流金屬封閉式開關設備和控制設備廣泛采用絕緣材料制成的隔板和活門，構成復合絕緣以達到縮小體積降低成本的目的，這就使得設備的絕緣問題較一般純空氣絕緣變得復雜多了。據有關報道：GFC-15-02型高壓開關柜，在焦作供電局的焦南變安裝投運后先后三次因靜觸頭對絕緣板放電使靜觸頭支持絕緣子炸裂而造成事故。水電部高壓開關技術通訊(82-85合訂本)明確指出，此類開關"由于未進行過隔板在受潮、臟污及相對濕度為90%等實際使用條件下的絕緣強度考核，開關柜前后封閉又不完善，空氣絕緣距離不能保證安全運行"。

以往的運行經驗表明，影響復合絕緣水平的因素有大氣條件、板材質量、隔板表面清潔狀況、帶電體與隔板間的空氣凈距、隔板的接地部位離帶電體的距離等等。現有開關柜的設計對上述后兩個絕緣距離缺乏足夠的 研究 ，表現在靜觸頭離隔板的距離沒有一個統一的規范。

2)閃絡電壓：在常溫常濕條件下進行了全波沖擊50%破壞性放電試驗，其結果見下表；在常溫常濕和凝露條件下進行了工頻閃絡試驗，其結果見下表。

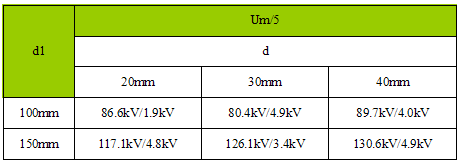

全波沖擊放電電壓

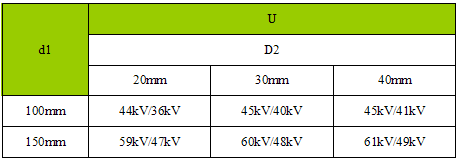

工頻閃絡電壓

5、JYN口-6-10防"火燒連營"防污閃型開關柜絕緣結構選擇與試制方案

1)經調研收集了技術資料(國際兩部技術文件與引進同類型產品的說明書)，對其材質、設備結構進行篩選，取長補短，采用復合式絕緣結構、優化組合。特別吸取水電站尾水渠旁濕度特別大，由SN3-10/3000型少油斷路器組裝的11kV戶外開啟式開關柜，運行30多年成功經驗，而設計了具有在過電壓的情況下，對有時產生電暈、閃絡放電及絕緣表面放電，能及時恢復并不會影響其它設備水平的開關柜。

2)從防凝露與防污閃角度出發，套管爬距，相間與對地距離都參照戶外的尺寸，對戶內的設備防污閃更為有利。

3)開關柜寬必須由840mm改為1000mm，用到火電廠6kV廠用配電系統上?？蓪⒔祲哼\(yùn)行的絕緣余度利用上，再按戶外6kV安全距離推算為115mm，可保留840mm的柜寬。

4)對我國30萬kW以上機組，引進真空斷路器的柜寬800mm，安全距離為100mm，其手車柜保持原封不動，安裝在國產840mm、電氣間隔125mm柜內。

5)開關柜采用最新設計的組合式母線瓷穿墻套管，母線還不增加接頭(改造舊設備可利用原有母線)，與全塑固體絕緣包覆鎧裝柜降低造價；真空斷路器柜15%、少油斷路器柜25%。

6)6kV手車柜隔板相間處開口后，再用黃銅焊平的降溫措施(改造舊設備經驗)。

7)母線室增加入風管(逆止閥)，降低其運行溫度，錦州開關廠已發現母線溫度偏高，必須增加母線截面。

8)設計方案完全具備設計院選型選廠的規定：如在相應工程或相似條件有1～2臺設備運行并超過兩年，已證明產品的安全可靠。

通過引進國外先進的電力技術和設備，提高了中國電力工業的技術裝備水平。通過消化吸收、攻關創新，加大了先進電力生產設備的國產化力度。建議采用10kV開關柜全工況技術攻關的成果上，再吸取金屬鎧裝中置式手車柜結構與我國制造運行50年經驗，爭取設計與制造出超過引進技術性能的全工況開關柜。

二、高壓開關設備在我國的應用情況

全球高壓開關設備市場容量在1998年達120億美元，且近年來一直呈上升趨勢，其中我國現已成為世界高壓開關第二大市場。由此可見，高壓開關 行業 在我國確實是一個朝陽產業。高壓開關市場走向大致有兩個方面一是更新?lián)Q代需求，目前，我國運行中的高壓開關設備有很多超過或近20年，老舊破損嚴重，亟待更新?lián)Q代，這是市場容量的一個重要組成部分；二是新建工程需求，對此，國內電力工業的發展是高壓開關 行業 發展的“晴雨表”，因而，談到高壓開關的市場容量就離不開我國的電力建設進程和 規劃 ，如電力”十一五” 規劃 及2020年遠景展全國西電東送規模在2005年達到2500萬kW，2010年將增加到5500萬kW，2020年則超過1億kW。初步 規劃 “十一五”期間，全國新建30kV及以上交流線路3.6萬km，變電容量18億kVA，平均每年新增7000km，3600萬kVA。到2010年．330kV及以上交流線路達到12萬km，變電容量達到4.8億kVA。“十一五”期間330kV及以上輸變電工程投資規模約1600億元左右，其中交流工程1400億元，直流工程200億元。

三、我國高壓開關設備的制造情況

1、高壓SF6發展勢頭良好，且增長穩定，而GIS產品則以倍速增長，尤其是252kVGIS發展明顯。

2、特高壓開關設備需加大自主研發力度

近期以來，交、直流特高壓項目陸續開工，“市場倒逼技術”的緊迫形勢，進一步催生高壓開關 行業 諸多新技術。高壓交流隔離開關設備的研制明顯加速，并實現從超高壓向特高壓的跨越。 行業 發展總體形勢趨好，但進一步提高研發能力，降低產品成本，仍值得業界重點關注。

3、混合技術開關設備在升溫

高壓開關設備一般為空氣絕緣開關設備（AIS）、氣體絕緣金屬封閉開關設備（GIS）。20世紀末世界上出現了另一種開關設備，即混合絕緣技術開關設備（MIS）。包括ABB的PASS型、三菱的MITS型、東芝的GID型、西門子的HIS型、Alstom的GIM型等。它們是空氣絕緣或/和氣體絕緣組合的緊湊型開關設備。其優勢是，它比AIS大大節省了占地面積，又比GIS卻大大節省了費用。在20世紀、50年代和60年代，歐洲就是用此設備對老電站進行改造，節約了費用，也減少了占地面積。

4、高壓隔離開關的完善改進有成效

高壓隔離開關技術有了很大進步，主要表現在兩個方面：

1）自主研發出800KV隔離開關；

2）現有產品進行了完善改型，更好地滿足運行要求。

5、真空斷路器更加輝煌

真空斷路器是指觸頭在真空中關合、開斷的斷路器。真空斷路器在我國中壓領域居于主導地位，特別是12KV真空斷路器市場呈快速增長趨勢。真空斷路器最初由英、美 研究 ，隨后發展到日本、德國和原蘇聯等其他國家。近年來，真空滅弧室、操動機構、絕緣水平等制造技術的不斷創新和改進，使我國真空斷路器的發展極為迅速。目前國內真空滅弧室的品種不比國外差，有采用縱向、橫向的磁場技術、采用中央引燃觸頭技術的真空滅弧室，Cu-Cr合金材料制成觸頭已成功地開斷50KA、63KA。中國的真空滅弧室已達到較高的水平，真空斷路器完全可以選用國產的真空滅弧室。德國漢諾威博覽會為世界上最大的工業展覽會，素有新產品櫥窗之美，從該博覽會上可以看出真空斷路器趨向于專用化、小型化、智能化、低過電壓幾大方向發展。

6、真空滅弧室制造技術取得巨大進步

隨著真空開關在中低壓領域越來越普遍地應用，真空滅弧室的真空度成為用戶關心的重點。真空滅弧室是真空斷路器的關鍵部件，它是采用玻璃或陶瓷作支撐及密封，內部有動、靜觸頭和屏蔽罩，室內有負壓，真空度為1.33×10-2～1.33×10-5Pa，保證其開斷時的滅弧性能和絕緣水平。只有在一定的真空度下，真空斷路器的可靠性才能得到保證。近年來，真空滅弧室的質量有了很大提高，得益于采用新技術、新工藝、新材料，走技術創新之路。這主要表現在采用大型真空爐、用一次封排工藝、采用低碳量的不銹鋼制造波紋管、用銅陶瓷封接取代可伐一陶瓷封接，盡量少用或不用可伐等。

7、金屬封閉開關設備（開關柜）有新亮點

8、負荷開關與環網柜發展空間大
