第一節 產品概述

一、產品定義

1、定義

鐵路橋梁支座是指架設于鐵路橋梁墩臺上，頂面支承橋梁上部結構的裝置，是連接橋梁上部結構和下部結構的重要結構部件。

2、分類

1）按支座變形可能性分類

固定支座；單項活動支座；多項活動支座。

2）按支座所用材料分類

（1）鋼支座：平板支座、弧形支座、搖軸支座、輥軸支座。

（2）聚四氟乙烯支座：滑動支座。

（3）橡膠支座：板式橡膠支座、盆式橡膠支座、私服板式橡膠支座。

（4）混凝土支座：混凝土較支座

（5）鉛支座

3）按支座的結構形式分類

弧形支座；搖軸支座；輥軸支座；板式橡膠支座；四氟版式橡膠支座；盆式橡膠支座；球形支座等。

二、產品特點

鐵路橋梁支座將橋梁上部結構的反力和變形（位移和轉角）可靠的傳遞給橋梁下部結構，從而使結構的實際受力情況與計算的理論圖式相符合。它將上部結構固定于墩臺，承受作用在上部結構的各種力，并將它可靠地傳給墩臺；在荷載、溫度、混凝土收縮和徐變作用下，支座能適應上部結構的轉角和位移，使上部結構可自由變形而不產生額外的附加內力。

1、板式橡膠支座

板式橡膠支座通過在橡膠中設置加勁鋼板,來約束橡膠的變形,從而提高了橡膠的承載力.隨著列車運營速度提高,目前正在 研究 板式橡膠支座橫向限位設置,以減少列車過橋的橫向搖擺,進一步發揮板式橡膠支座的優點.

對于板式橡膠支座的老化和使用壽命是橋梁工作者普遍關心的問題.

2、盆式橡膠支座

(1)抗震型盆式橡膠支座

抗震型盆式橡膠支座,在普通支座的基礎上略做改進,成本增加有限,對橋梁結構的安全發揮了重要作用,地震區的橋梁使用該種支座可有效保護橋梁免受地震危害.

(2)測力盆式橡膠支座

3、球形支座

具有承載力大,轉動靈活,轉動力小,容許轉角大,適用溫度范圍廣,養護工作量少等優點,特別適用與彎橋,坡橋和大跨度橋梁.

4、鉛芯橡膠支座

它是在板式橡膠支座的中心預留圓孔,在孔內穿進鉛芯而成,鉛芯在支座內受到橡膠的緊密約束,它可以減少動載對橋梁及墩臺的沖擊,降低地震對結構的影響.

5、大跨度鋼橋和鋼結構的支座

鋼支座有一定的優點,和盆式橡膠支座相比,有許多不盡人意之處.它構造尺寸,重量大,鑄造,鍛造加工困難,造價昂貴;在鐵路橋中,列車過橋時噪聲大,運營期間養護費用高,而且已出現病害;由于體積重量龐大,施工安裝也不方便.盆式橡膠支座則無上述缺點,具有造價低,重量輕,施工安裝方便,養護工作量小等優點.由于橡膠的彈性,還可減小列車過橋時的沖擊和噪音,對行車舒適和橋梁下部結構都有利.

三、產品應用領域

鐵路橋梁支座主要應用于鐵路橋梁建設領域。

截止到2007年，全國鐵路營業線路橋梁46888座、3355620延長米。其中，全長（正橋長度與引橋長度之和）500米以上的特大橋826座，全長100米以上至500米的大橋5459座，全長20米以上至100米的中橋13872座，全長不足20米的小橋26731座。

全長萬米以上的特大橋4座：新菏線長東黃河大橋（10297.5米）、新菏二線長東黃河二橋（10363.7米）、淮南線蕪湖長江大橋（10527米）和秦沈線月牙河大橋（10263.3米）。

第二節 產品 市場發展 特征

一、產品所處 行業 發展周期 研究

鐵路橋梁經過許多年的發展，已經形成了一個較為成熟的 行業 ，而支座是在其帶動下發展起來的一個相關 行業 ，得益于我國鐵路的飛速發展，因此支座 行業 的發展也不可小視，目前我國的鐵路橋梁支座種類很多。對于此 行業 來說，正是處于快速進步階段，發展速度雖很快，無論在技術、質量及施工方面都更成熟、更安全，有些技術已經處于國際先進水平。

二、產品市場特征

（一）產業關聯度

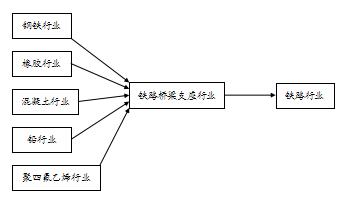

鐵路橋梁支座產品 行業 產業鏈?zhǔn)疽鈭D
